Nouveau ! Connexion USB directement sur le Sharp PC-1600

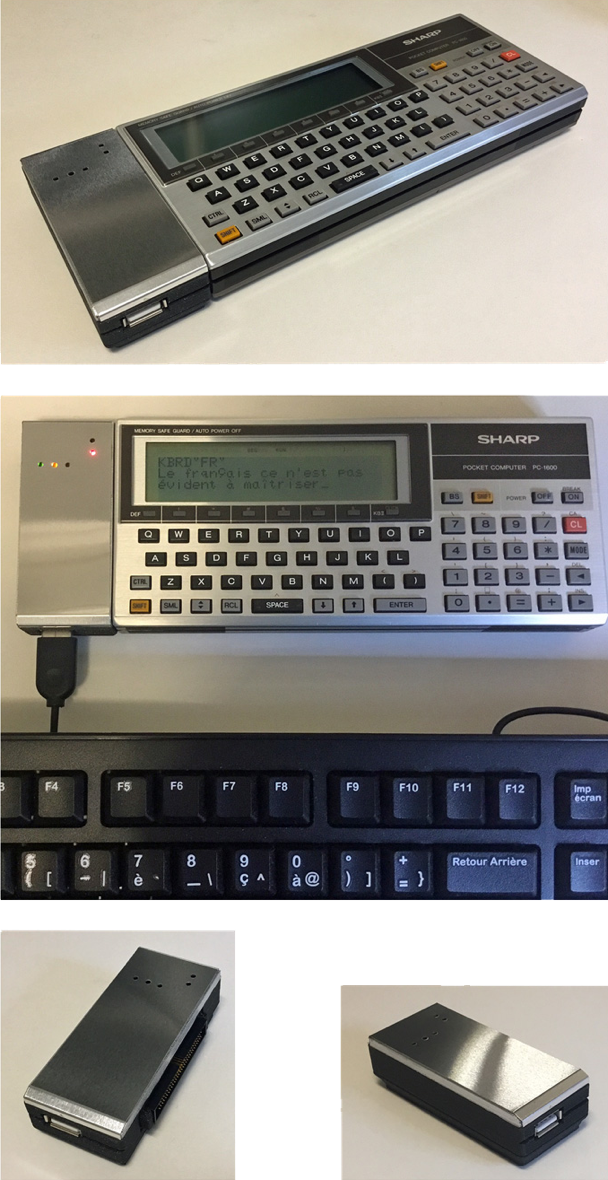

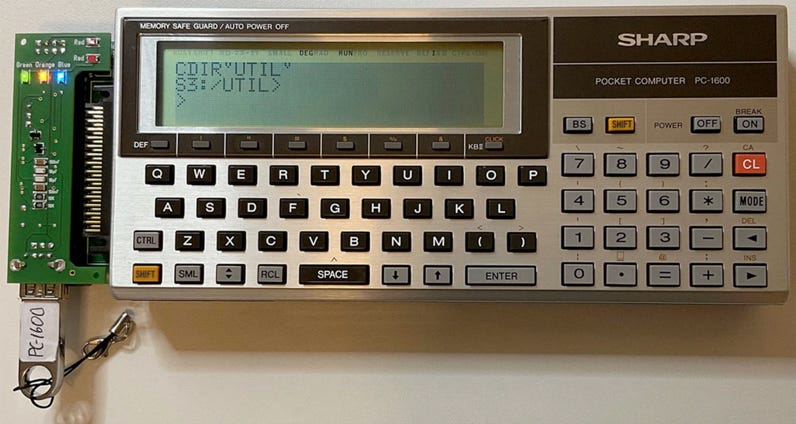

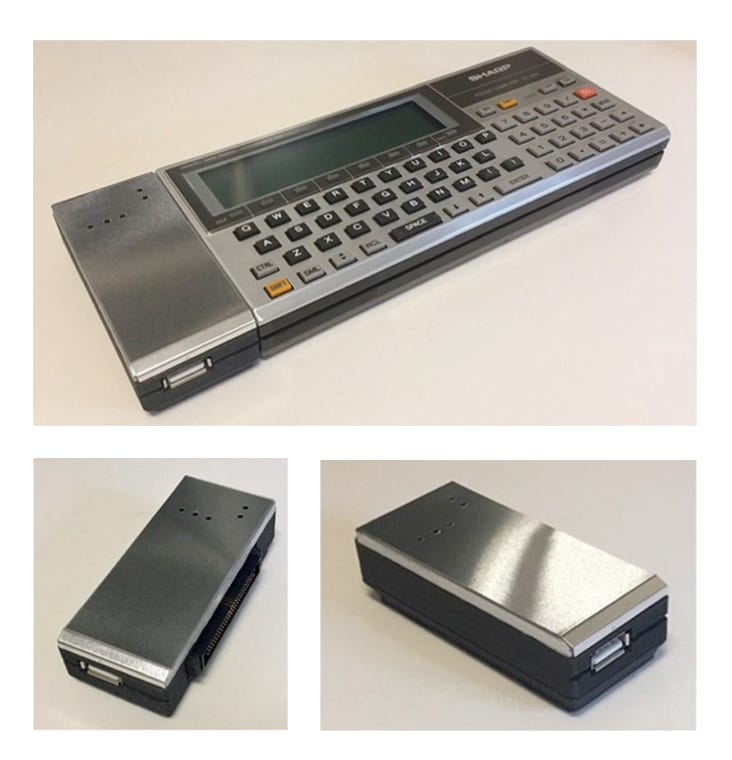

Voici à quoi il ressemble, le nouveau module USB de Thomas Stahl.

Caractéristiques :

 - Conception modulaire avec façade interchangeable. Communication UART Rx/Tx entre le Frontend et le Backend.


- Backend :

Microcontrôleur ATmega328P avec communication par port E/S (INP/OUT) vers le PC-1600 :

Code d'application préchargé : Pilote de clavier USB pour PC-1600.

28C256 EEPROM avec socle.

Extension ROM PC-1600 préchargée : table de jetons BASIC et commande de changement de keymap, gestionnaire d'interruptions et routine d'injection de keycode pour le tampon porte-clés du PC-1600 OS.


PLD 22V10C avec prise.

Adressage pré-installé : ROM d'expansion sur #7,&4000, port microcontrôleur : &900


Prise SPI embarquée pour la programmation du microcontrôleur.

Connecteur de bus 60 broches compatible.


- USB frontend :

Contrôleur hôte USB Hobbytronics avec application préinstallée.

- Compatibilité avec les claviers : testé avec les claviers standard Logitech (US, allemand, français).

Également testé avec le clavier sans fil Microsoft et le clavier sans fil Hama Cortino avec dongle USB.


- Compatibilité :

SHARP PC-1600 uniquement.

Le PC-1500/A n'est pas supporté - ne pas connecter le module à un PC-1500/A !



Voici une vidéo de démonstration sur la façon de connecter et d'utiliser un clavier sans fil Hama :
