Technische Daten

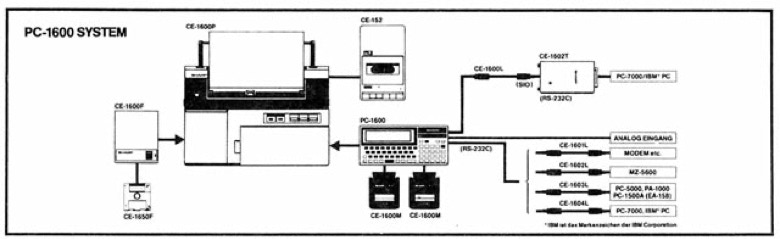

Das PC-1600 System das 1986 auf den Markt kam umfasste folgende Konfigurationen mit Zubehör.
PC-1600:
Prozesoren
Display
Hauptprozessor :
SC7852 / 3,58 MHz / Z80A kompatibel
Nebenprozessor:
LH5803 / 1,30 MHz / PC-1500 kompatibel
Hilfsprozessor :
LU57813P / 0,3 MHz
Flüssigkristallanzeige mit einstellbarem Kontrast
Alphanumerische Zeichendarstellung von 4 Zeilen je 26 Zeichen
Grafische Punktmusterdarstellung von 32 mal 156 Punkte
Tastatur
Speicher
65 alphanumerische Tasten
6 Funktionstasten in 3 Ebenen programmierbar.
Festwertspeicher (ROM): 96 KBytes
Arbeitsspeicher (RAM): 16 KBytes Standard
Erweiterbar auf 80 KBytes
Für die Speichererweiterung
sind 2 Slots vorhanden: Slot1 bis 32 KBytes Module
Slot2 bis 512 KBytes Module)
Maximale Konfiguration: 80 KBytes Ram + 480 KBytes Ramdisk
Schnittstellen
Besonderheiten
RS-232C: 50 - 38400 Baud/Sek
Analoger Eingang: A/D Wandler
SIO: 38400 Baud/Sek
Systembus : Ein - Ausgang
Warnung vor verbrauchten Batterien
Eingebaute Echtzeit-Uhr
Automatische Ein- und Ausschaltung des Computers
Automatische Alarmfunktion
Unterstützung externer Interrupt-Anforderungen
Kommunikations-Funktionen
Energie-Versorgung und -Bedarf
Leistungsaufnahme
4 Trockenbatterien
(Typ SUM-3, AA oder R6) zu je 1,5V
Anschluß an das Wechselstromnetz über einen Netzadapter möglich
Leisungsaufnahme: 0,48 W
Lebensdauer der Batterien: ca. 25h bei 20 C (68°F) und 10-minütiger Arbeitsdauer
sowie 50 minütiger Anzeige verteilt auf eine
Betriebsstunde
Gehäuseabmessungen
Länge : 196mm
Breite: 86mm
Höhe : 25,5mm
Gewicht (d.h. Masse): ca. 390g inklusive Batterien
Betriebstemperatur : 0°C bis 40°C

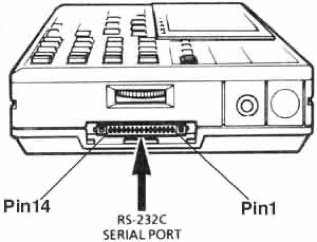

RS232-C
Pin
Signal
Symbole + Kurzbeschreibung
2
Send Data (Ausgang)
TXD (SD) Sendet serielle Daten vom Computer nach außen
3
Receive Data (Eingang)
RXD (RD) Empfängt Daten, die von außen geliefert werden
4
Request to Send (Ausgang)
RTS (RS) Aufforderung, Daten an den Computer zu senden.
5
Clear to Send (Eingang)
CTS (CS) Externes Gerät möchte Daten senden.
6
Data Set Ready (Eingang)
DSR (DR) Externes Gerät ist bereit für Transfer.
7
Signal Ground
SG Signal-Masse
8
Carrier Detect (Eingang)
CD Eingang für den Signalträger.
9
Calling Indicator (Eingang)
CI Interrupt-Anforderung vom externen Gerät.
10
Logic Voltage (Ausgang)
Vcc Versorgungsspannung der Logik (4 bis 4.7 V).
14
Data Terminal Ready (Ausgang)
DTR (ER) Computer ist bereit für Datentransfer.
Für eine einfache Datenübertragung zu einem anderen Gerät , Modem oder PC mit serieller RS-232c Schnittstelle sind Pin2 + Pin3 +Pin7 zu belegen.
Die Übertragungsgeschwindigkeit kann bis 34600 Baud erfolgen.
Belegung eines Steckers für die Analoge Buchse des A/D Wandlers
Spezifikationen des Analogen Einganges:
Maximal zulässige Eingangs-Spannung: 4V
Bereich normaler Eingangs-Spannungen: 0 bis 2,495 V
Wertebereich der digitalen Wandlung: 0 bis 255 ( 8-Bit Wert )
Spannungen >2,495 V werden in den Wert 255 gewandelt
Wandlungsfehler: 3% + 2 Ziffern ( digits )
Eingangsimpedanz: 100 kOhm + 2%

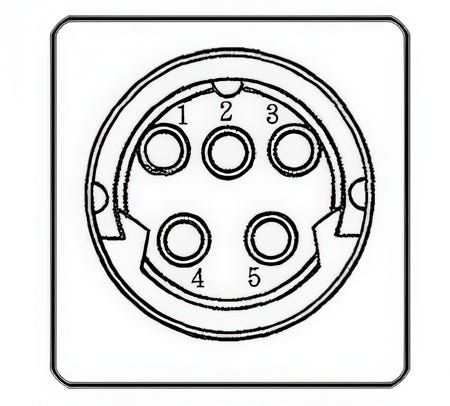

Optisches Interface SIO
Pin
Signal
Symbole + Kurzbeschreibung
1
Receive Data (Eingang)
RD Empfängt serielle Daten von einem externen Gerät zum PC-1600.
2
Ground
GND Masse Anschluß.
3
Send Data
SD Sendet serielle Daten zu einem externen Gerät.
4
Logic Voltage (Ausgang)
Vcc Liefert die Versorgungsspannung für die externe Logik. ( Vcc = 4…5,5V )
5
Logic Voltage (Ausgang)
Vcc Liefert die Versorgungsspannung für die externe Logik. ( Vcc = 4…5,5V )
Zubehör :

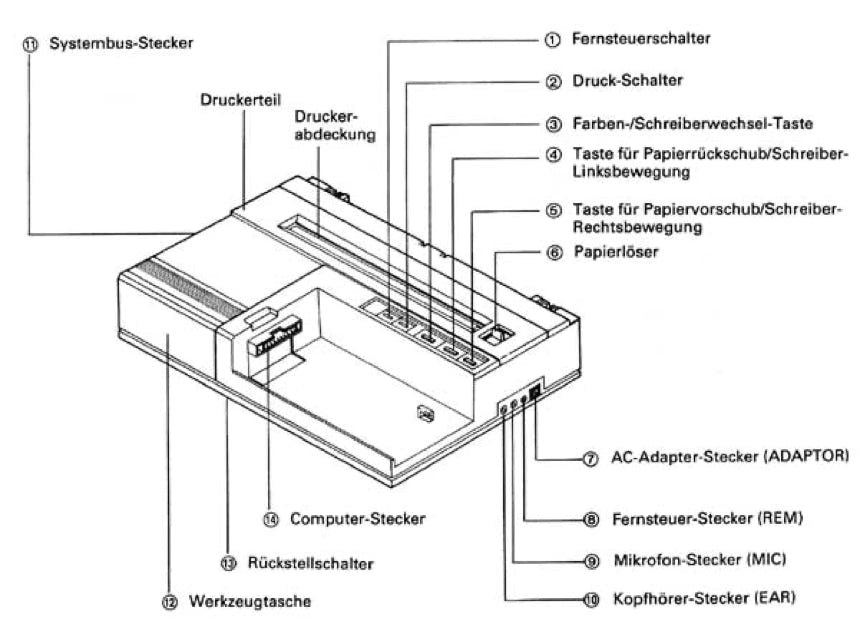

Modell : CE-1600P
Produktbezeichnung : Drucker / Kassetten-lnterface
Drucker Ausführung : XY-Schreiber
Zeichen pro Zeile : max. 160 Zeichen pro Zeile (kleinste Zeichengröße)
Druckfarben : 4 Farben (Schwarz, Blau, Rot, Grün)
Zeichengröße : 9 Arten; 0,8mm x 1,2mm bis 7,2mm x 10,8mm
Druckrichtungen : 4 (nach unten, nach oben, nach links, nach rechts)
Druckauflösung : 0,2mm
Schreibgeschwindigkeit : 5 Zeichen pro Sekunde
Zeichengröße: 2
Druckpapier : Rollenpapier ( Option ) EA4AR1
Breite: 210 mm (8-1/4")
Durchmesser: 40 mm (1 9/16") oder weniger
Rollenpapier EA-1 LR1
Breite: 16mm (8-1/2")
Durchmesser: 40mm (1 9/16") oder weniger)
Einzelblattpapier: Din A4
Strom : Örtliche Netzspannung mit AC-Adapter EA-160
Eingebaute ladbare Batterie
Laden: Örtliche Netzspannung mit AC-Adapter EA-160
GS 6V, 5,7W
Druckzeilen: Ca. 250 Zeilen ( nach Ladezeit von 8 Stunden )
Anzahl Zeichen p. Zeile: Zeichengröße 2; 40 Zeichen pro Zeile
Betriebstemperatur: 5°C bis 40°C (41°F bis 104°F)
Abmessungen : Breite: 320mm (12-19/32")
Tiefe: 221,5mm (8-23/32")
Höhe: 46mm (1-13/16")
Gewicht: 1,6kg ( einschließlich Tasche )

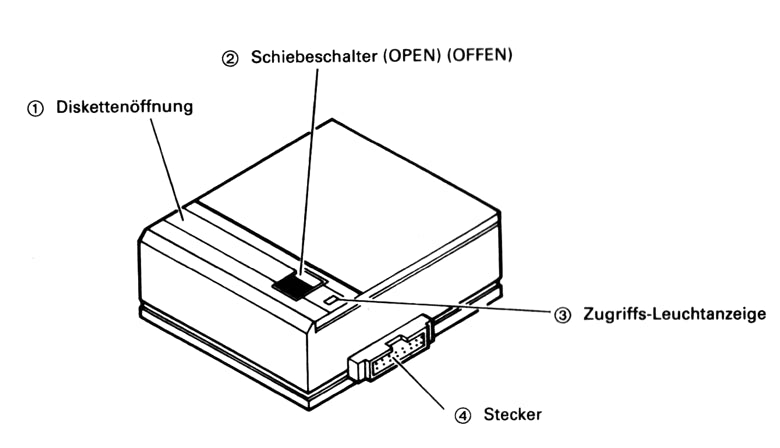

Modell: CE-1600F
Produktname: Diskette-Laufwerk
Anzahl von Laufwerke: 1 Laufwerk (einseitig)/Einheit
Aufzeichnungsmedium: 2,5-Zoll doppelseitige Diskette
Aufzeichnungsverfahren: GCR (4/5)
Anzahl von Speicherspuren: 16 Spuren/Seite
Speicher: 64 KByte (einseitig) (8 Plattensektoren/Spur)
Stromquelle: GS 6V
geliefert aus dem an das Gerät angeschlossene System.
Leistungsaufnahme: 2,5W
Betriebstemperatur: 10°C bis 35°C/50°F bis 95°F
Luftfeuchtigkeit: 20% bis 80% ( ohne Kondensation )
Abmessungen: Höhe: 39mm (l-17/32")
Breite: 96mm (3-25/32")
Tiefe: 122mm (4-13/16")
Gewicht: Ca. 470g
